Hohe Stabilität von Spannung und Frequenz außerhalb des Netzes 120kW PCS 241kWh Batterie Hochleistungsluftgekühlter Batteriegenerator

120kW PCS 241kWh Batterie-Hochleistungsluftgekühlter BatteriegeneratorSpezifikation

Produktübersicht

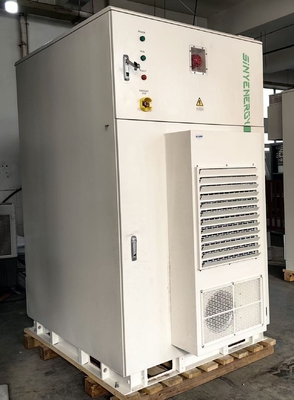

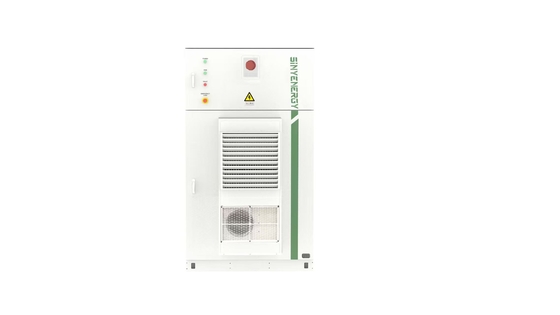

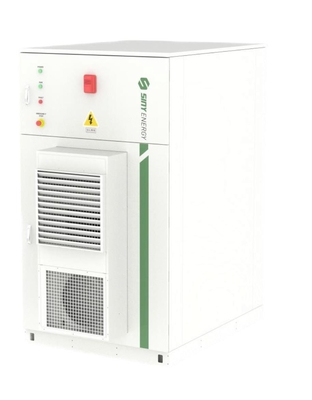

This 120k W P CS 241kW h Battery High-Efficiency Air-Cooled Battery Generators are outdoor cabinet-style integrated energy storage systems composed of integrated power control systems and high-energy-density lithium battery systems.

Integriertes Leistungssteuerungssystem umfasst

• Moduläres PCS (Leistungsumwandlungssystem)
• Netzanschluss/Inselungsschaltsystem
• Ein C/D C-Stromverteilsystem
• Lokales Überwachungssystem
• Cloud-basiertes Steuerungssystem (nur in China)

Lithium-Batteriesystem besteht aus:

• Akkucluster
• Batteriemanagementsystem (BMS)
• Umweltkontrollsystem
• Brandschutzsystem

Das PCS verwendet das standardisierte 125 kW-Modul des Unternehmens, das flexibel mit Batteriezellen unterschiedlicher Kapazität konfiguriert werden kann, um Produkte unterschiedlicher Spezifikationen zu bilden.Jedes Batterieschrank enthält einen Batteriecluster, wobei jeder Cluster eine 1P 240S-Konfiguration (240 Zellen pro String in Serie) mit 314 Ah-Zellen mit einer maximalen Nennleistung von 241 kWh umfasst.Das Kabinett integriert ein STS (Static Transfer S Witch) Netzverbindungs-/Insel-Schaltgerät, die einen nahtlosen Übergang zwischen netzgebundenen und netzfremden Moden ermöglicht. Mehrere Einheiten können parallel angeschlossen werden, um mittel- bis großflächige Energiespeichersysteme zu bilden, was Vorteile bietet, wie:

• Flexibler Einsatz
• Einfache Installation
• Vereinfachte Wartung
• Kompatibilität mit Anwendungen zur Energiespeicherung auf der Benutzerseite (hinter dem Zähler) und auf der Erzeugungseite (vor dem Zähler)

Eigenschaften des Produkts

• Die vollständig geschlossene Konstruktion eliminiert die durch direkte Belüftung verursachte Komponentenkorrosion und sorgt für optimale Arbeitsbedingungen für elektronische Komponenten.
• Getrennte Raumtemperaturregelung für die Batterie-Kabine und das PCS. Das PCS verwendet eine unabhängige Wärmeaustauschtechnologie, wodurch der Systemstromverbrauch verringert und die Betriebseffizienz gesteigert wird.
• Zweischichtige Brandschutzarchitektur (PACK- und Kabinen-Ebene) mit dreischichtiger Stromversorgung, die die Sicherheit und Zuverlässigkeit des Systems gewährleistet.
• 1P30S mit hohem Wirkungsgrad mit Luftgekühlten Modulen (30 Zellen pro Modul in Serie), die eine um 40% höhere Integrationsdichte im Vergleich zu herkömmlichen Marktmodulen erreichen.Dies minimiert die Verbindungspunkte von PACK-zu-PACK-Gurt, wodurch Systemverluste und Betriebsrisiken verringert werden.
• Integriert mit der Siny Smart Cloud Platform für das gesamte Betriebsmanagement und die Dienstleistungen des Lebenszyklus, einschließlich der Funktionalität der Energieabrechnung (nur in China).
• Durch die Koordinierung mehrerer Einheiten mit dem EMS (Energy Management System) von Siny auf Stationsebene werden standardisierte kommerzielle und industrielle Energiespeicherlösungen ermöglicht.
• Ein eingebauter 200-kW-STS (Static Transfer Switch) ermöglicht einen nahtlosen Übergang in den Netzanschluss-/Inselmodus mit einer Schaltzeit von < 2 ms.

Produktvorteile

• Merkmale des Energiespeichersystemshohe Stabilität von Spannung und Frequenz außerhalb des Netzes, mit Ausgangsspannungsschwankungen von nicht mehr als 1%.
• Im Off-Grid-Modus kann das Ausgangsleistungsenergiespeichersystem automatisch der Lastleistungsklasse folgen.
• Das Energiespeichersystem verfügt über eine Belastungsstoßbeständigkeit von 200% und ist in der Lage, eine bis zu 1,5fache Überlast für 5 Sekunden hintereinander ohne Verzerrung der Spannungswellenform zu ertragen.und kann unter 2-facher Überlast 5 Sekunden lang kontinuierlich betrieben werden
• Im Off-Grid-Modus kann es Energiereizlastungen unterstützen, um das Energiespeichersystem aufzuladen.
• Moduläres Energiespeicherdesign, bequem zum Transport und Heben, schneller Einsatz und Plug-and-Play.
• Dieser Batteriegenerator kann parallel mit bis zu zehn einzelnen Schränken angeschlossen werden, wodurch eine flexible Zuweisung und Kombination für verschiedene Kunden und verschiedene Leistungslastszenarien ermöglicht wird.
• Diese Lösung ist für Kunden anwendbar, die ursprünglich Dieselgeneratoren als Spannungsquelle verwendeten und Kosten sparen und Lärm reduzieren wollten.Sie eignet sich besonders für die Stromversorgung von Motoren wie Kränen., Hebewerke, Winden und Mischmaschinen auf Baustellen, wodurch Energieeinsparungen, Umweltschutz und CO2-Null-Emissionen erreicht werden.Dieser Batteriegenerator kann die Spitzen- und Talunterschiede des Stromnetzes nutzen, um Betriebskosten zu senken und wirtschaftliche Vorteile zu erzielen (Nachladung und Entladung während des Tages)..

Spezifikation des Produkts

Typklasse JUP-125K-241-C Gleichspannungsbereich seitlich Spannungsbereich DC696V·DC864V Ladungssteuerung Konstante Leistung, constant current Nominal current 157A Number of DC channels 1 AC grid connec tion Type of connection 3L+PE+N Nominal power 125kW Nominal voltage AC380V/400V/415V Nominal current 189A/180A/173A Voltage range -15%～+10% Nominal frequency 50Hz/60Hz Frequency range Nominal frequency±3Hz Power factor -1~+1 THDi ≤3% Ac off-grid Type of connection 3L+PE+N Nominal power 120kW Nominal voltage AC380V/400V Nominal frequency 50Hz/60Hz Nominal current 182A/174A THDU ≤3%

Spannungsgenauigkeit 1% Frequenzgenauigkeit 0,2 Hz Frequenzbereich Nennfrequenz ± 0,2 Hz Überlastkapazität 110%Last≥10min120%Load≥1min Grid-connect ed/Islanding S witching Switching time ＜20ms Nominal power 200kW Battery parame ter Single cluster battery config uration 1P240S Total battery capacity 241kWh Environment Operating temperature -25℃～55℃(Derating above 40°C) Number of air conditioners 5kW@L35/L35 Rated cooling capacity of ai r conditioner 1850W/3000W Dehumidification Active dehumidification function Relative humidity 0% to 95% RH, nicht kondensierende Kommunikation Kommunikationsoberfläche RS485,LAN-Kommunikationsprotokoll ModBus TCP,ModBus RTU Installationsmodus Rack Typ Brandbekämpfungsreagenz Aerosolen Systemwirksamkeit >86%(@25±3°C ,0.5C

EMC Class A Isolation mode non-isolated Class of protection IP55 Cooling mode Air Conditioning Cooling (Battery cluster) + Heat Exchanger Cooling (PCS) Dimension(W*H*D) 1300*1600*2300mm(Excluding air conditioning an d heat exchanger) Weight(kg) 3400
